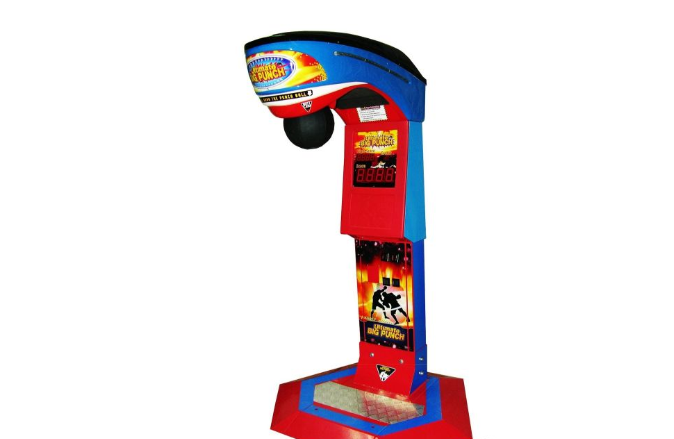

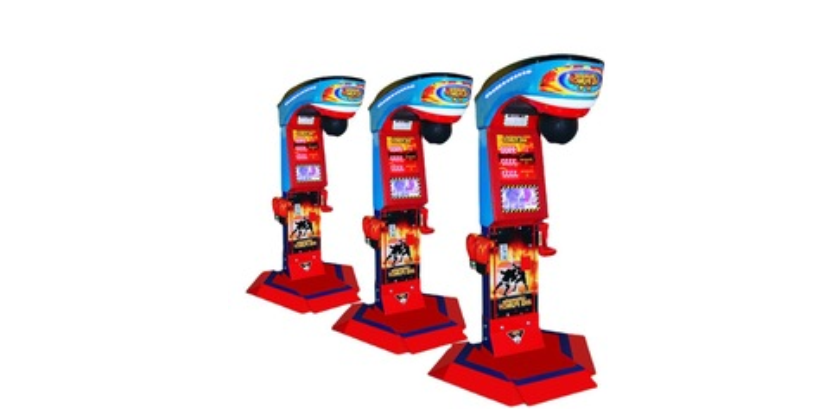

Как сделать техническое обслуживание игрового автомата для бокса Dragon
E1: часть проблемы с монетоприемником
Отсоедините штекер монеты, чтобы проверить, нормально ли это. Если это нормально, это должна быть проблема с монетоприемником или ошибка нормально закрытого нормально открытого циферблата; Если это ненормально, это должна быть проблема с материнской платой или короткое замыкание между сигнальным проводом и отрицательным проводом.
E2: отказ от подарка
Никаких подарков, сброс после добавления колы и т.д..
Проверьте, аккуратно ли уложен кокс и нормально ли он скатывается.
Если подарки есть, но не выходят, перезапустите, чтобы проверить, не всасывается ли электромагнит. (Если не втягивается, это проблема платы SCR или проблемы с материнской платой. проблема структуры подарка.
E3: неправильные данные хранилища
Нажмите и удерживайте красную кнопку (очистить) на левой стороне коробки для монет, чтобы увидеть, может ли она вернуться в нормальное состояние. Если нет, необходимо заменить небольшую программную карту.
E4, E5: Оценка оптической недостаточности глаза; сначала проверьте, не ослаблена ли заглушка оптического наглазника.
Если нет проблем с вилкой, отсоедините приемный конец четырех проводов, проверьте, устранена ли неисправность. Если проблема решена, это проблема с оптическим глазом; если нет, это проблема с материнской платой.
E6: Неправильная продажа билетов
Нужно добавить билет и сбросить.
Лотерея нормально закрыта, а нормально открыта - это неправильный набор. По умолчанию нормально открыт; или проблема с билетным автоматом, замените деталь.
Проблема с материнской платой.
E7: отказ от падающего мяча
Был ли мяч выброшен после сообщения об ошибке.
Мяч вброшен до того, как было сообщено об ошибке. В этом случае возникает проблема с шаровым оптическим глазом или проблема со сбросом оптического глаза.
Мяч не может быть сброшен до того, как будет сообщено об ошибке. Это связано с тем, что двигатель и конструкция трансмиссии или двигатель не имеют достаточной мощности, чтобы мяч не мог упасть. Двигатель питается от платы SCR, управляемой основной платой, чтобы обеспечить прямое и обратное вращение двигателя. (Перезагрузите машину, прежде чем сообщать об ошибке, чтобы увидеть, может ли LED6 SCR быть красным в течение примерно 2 секунд. Если это может указывать на то, что материнская плата в норме (если нет, то это проблема материнской платы), это плата или двигатель SCR. проблема, которую нужно заменить или измерить мультиметром.
E8: Ошибка закрытия шара
Закрывается ли мяч после сообщения об ошибке.
Шар закрыт до сообщения об ошибке. В этом случае возникает проблема с шаровым оптическим глазом или проблема со сбросом оптического глаза.
Мяч не может быть закрыт до сообщения об ошибке. Это связано с тем, что двигатель и конструкция трансмиссии или двигатель не имеют достаточной мощности, чтобы мяч не мог упасть. Двигатель питается от платы SCR, управляемой основной платой, чтобы обеспечить прямое и обратное вращение двигателя. (Перезагрузите машину, прежде чем сообщать об ошибке, чтобы увидеть, может ли LED8 SCR быть красным в течение примерно 2 секунд. Если это может указывать на то, что материнская плата в норме, это проблема платы SCR или двигателя, которую необходимо заменить или измерить. по мультиметру.
Сначала проверьте, не отвалилась ли красная перегородка верхнего оптического глаза, и устраните проблему с перегородкой;
Во-вторых, проверьте соединительную линию оптического наглазника;
Проблема с оптическим зрением;
Проблема с материнской платой.
Аппарат не включается, нет изображения, нет звука.
Сначала проверьте, горит ли красный выключатель питания.
① Если нет освещения, это означает, что напряжение 220 В не подается, проверьте, не сработали ли розетка, шнур питания, фильтр и воздушный выключатель.
②Если светится, блок питания или материнская плата неисправны. Сначала проверьте, включен ли блок питания. Если блок питания не загорается, это означает, что проблема в блоке питания/или в проводном соединении между красным переключателем и блоком питания. Если блок питания загорается, это означает, что материнская плата неисправна или произошло короткое замыкание нагрузки.
Звука нет, но играть можно.
Проблема с материнской платой или динамиком, сначала проверьте кабель динамика.
Звук в игре нормальный, а вот дисплея нет.
Проблема между материнской платой и цифровой трубкой, сначала проверьте материнскую плату и соединительный провод цифровой трубки.
